从航空航天走向AI 算力，石英电子布（Q布）成为支撑AI 发展的关键材料

    石英电子布（Q布），正在成为AI算力基础设施的关键支撑。从保护雷达天线罩到支撑AI服务器高频信号传输，石英电子布（Q布）的发展折射出AI时代材料革命的深层逻辑。

    石英电子布是制造覆铜板（CCL）的增强材料，而覆铜板又是印制电路板（PCB）的基础材料。PCB（印刷电路板）是电子工业的核心基础组件，用于机械支撑和连接电子元器件。随着AI服务器、5G基站等高频高速设备的爆发式增长，石英电子布成为算力设备的关键基础支撑材料。

     从技术演进看，电子布已经历三次重大变革。初代电子布采用E玻纤，介电常数约4.8-4.9，主要用于普通消费电子产品；第二代电子布采用低介电玻纤，介电常数降至4.2-4.3，适用于5G基站、服务器等领域；而第三代石英电子布则将介电常数降至3.5-3.7，长期使⽤1050-1200℃、软化点1700℃ ，适配高频高速应用场景。

    随着AI服务器、高速网络设备等算力基础设施向更高性能迈进，对信号传输速率的要求也日益提高。当前，AI服务器正从传统的CPU架构向GPU集群架构升级，PCB板层数从14-24层增加至20-30层，对基材材料的性能要求也随之提升。

    在AI服务器中，采用石英电子布的高频高速覆铜板能够显著提升信号传输效率，降低功耗，为大规模GPU集群提供稳定可靠的连接基础。在光模块领域，1.6T及以上速率的光模块需要更低介电材料保障信号完整性，在高端芯片封装中，有助于解决芯片与基板的热适配问题，提高封装良率和产品可靠性。

    全球高端电子布市场长期被国外企业垄断，当面临国外“卡脖子”困境，下游CCL生产企业为保障供应链安全，开始寻求替代方案，此时，国产电子布经过近些年的科技研发，凭借技术升级成功切入高端市场，有望在国产替代浪潮中抢占市场份额。

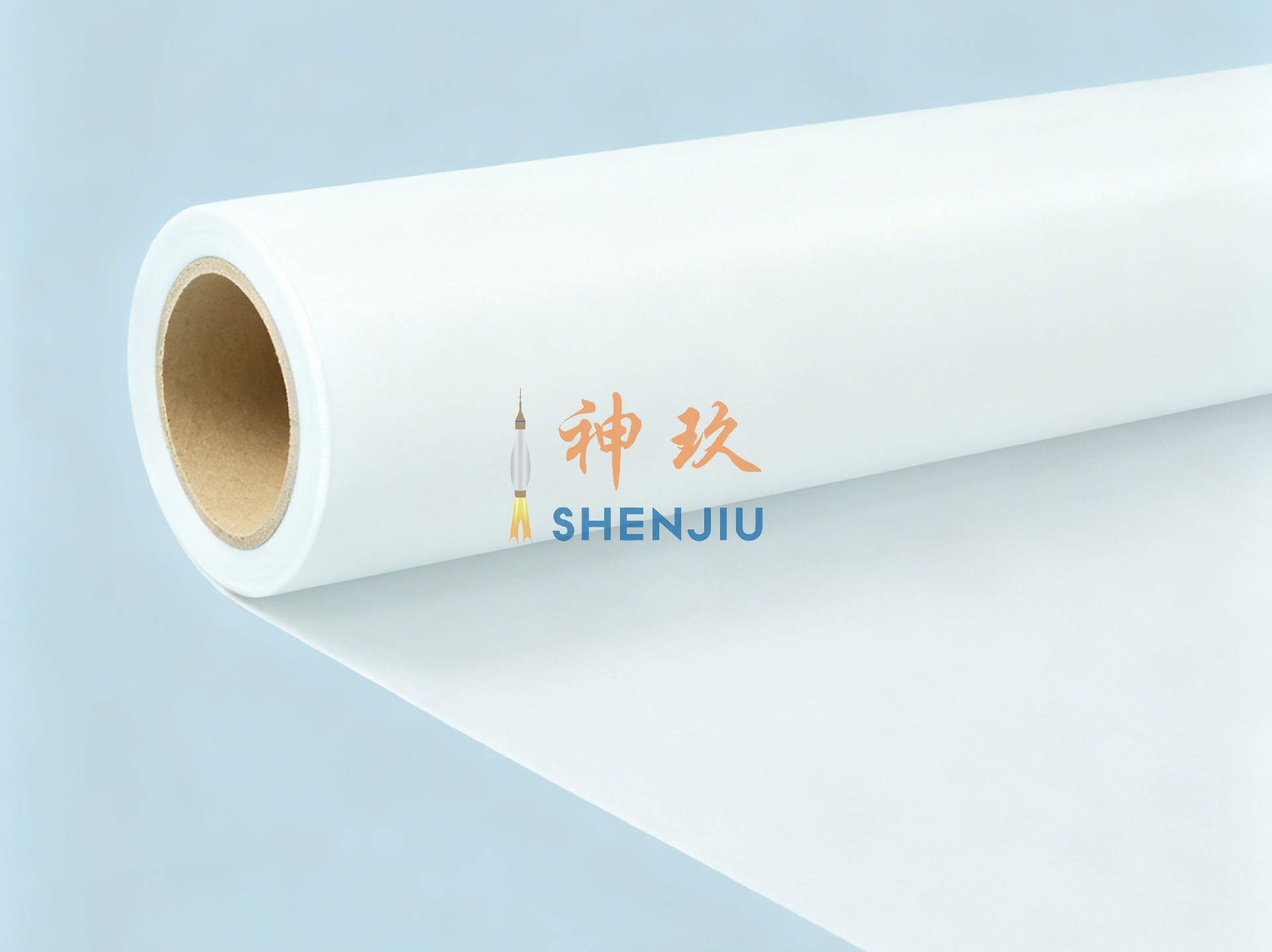

    神玖石英电子布是现代高端电子工业的关键基础材料，以其卓越的性能保障着电子系统的稳定运行。Q布的国产化进程正在重塑AI供应链的安全边界。当全球算力竞赛从芯片维度延伸到材料维度，谁掌握了高性能石英纤维的制备与织造，谁就在算力基础设施的底层拥有了更大的主动权。
