石英纤维电子纱在高速高频环境下的信号传输优势

随着5G、人工智能、云计算等新兴技术的快速发展，电子材料行业迎来新一轮增长周期。特别是在AI产业浪潮的推动下，高端PCB及其上游材料的需求持续升级，对电子纱、电子布的性能要求也日益提高。

电子布是以电子级玻璃纤维纱为原料织造而成的精密高端材料，具有绝缘、高强度、耐高温和低介电常数等特性。它是电子信息产业中不可或缺的基础性材料，为PCB提供机械强度和尺寸稳定性。当频率跃升至毫米波频段，传统的玻璃纤维材料性能难以满足，而石英纤维电子纱，正凭借其独特的物理特性，在这场高速高频的竞赛中赢得优势。

要理解石英纤维在电子材料行业的重要性，首先需洞悉高频信号传输面临的挑战。首先是信号损耗问题：频率越高，介质材料的极化损耗急剧增加。这要求基材必须具备极低的介电常数（Dk）和介电损耗因子（Df）。其次是信号延迟与失真：不同频率传播速度不一致，会导致信号波形失真。稳定的介电常数是保证信号完整性的关键。还有热稳定性挑战：材料热膨胀系数的匹配度直接影响电路的可靠性，尤其在温变环境下，基材尺寸的微变都可能引发信号相位偏移。传统E玻璃纤维电子纱在低频时代表现尚可，但在高频领域，其相对较高的介电损耗和不够稳定的介电性能，逐渐成为瓶颈。

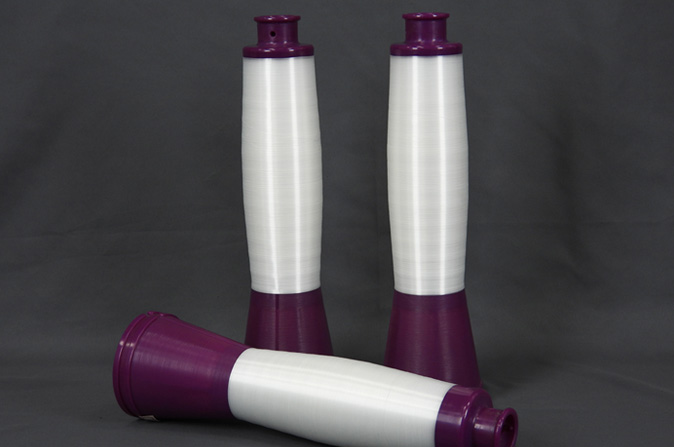

河南神玖公司所生产的石英电子纱通过技术创新，比Low Dk一代、二代玻璃纤维具有更优异的介电性（10GHz下Dk和Df值分别为3.74和0.0002）、良好的耐热性（耐温1200℃），这种低介电特性使其成为高频信号传输的理想介质材料。

石英电子纱的核心成分是高纯度二氧化硅，其含量通常达到99.95%以上。这种高纯度确保了材料优异的介电性能和热稳定性。从微观结构来看，石英电子纱具有非晶态结构，这种无定形排列使其在保持高强度同时具备良好的柔韧性。

在物理性能方面，石英电子纱展现出卓越的耐温特性。其软化点高达1700℃，长期使用温度可达1200℃。热膨胀系数极低，与半导体材料匹配良好，有效减少热应力问题。

机械性能上，石英电子纱的拉伸强度达到3800MPa，弹性模量为78GPa，断裂伸长率为4.6%。这些指标使其既能承受较大应力又保持适度柔韧。石英电子纱凭借其独特的性能组合，正在成为支撑新一代电子技术发展的关键材料。

展望未来，电子纱/布行业在AI、5G/6G通信和智能终端等高端需求的驱动下，正迎来新一轮增长周期。技术创新将成为行业发展的核心驱动力，低介电常数、低热膨胀系数和石英纤维Q布等高端产品将成为未来竞争的重点领域。
